1. 제품명

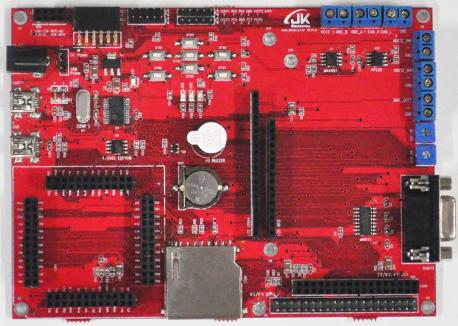

STM32 Dragon Bottom Board



2. 제품소개
STM32 Rabbit CPU모듈 시리즈를 연결해서 사용 하실 수 있고
nRF24L01 2.4Hz RF 모듈, MP3모듈, 조도센서, 온도센서 등과 2.8, 3.2, 4.3, 7.0 인치의 TFT 터치 LCD,
1602, 12864 LCD 등의 다양한 주변장치를 연결해서 사용할 수 있습니다.

개발자 메뉴얼 및 소프트웨어 업데이트 소식
하드웨어 상세 사양서 및 회로도		하드웨어 회로도에 대한 설명과 디바이스에 대한 설명
개발자 가이드		컴파일서 세팅, 사용가 가이드

3. 제품사양

연결 가능한 STM32 Rabbit CPU 모듈
STM32F103VCT6 Rabbit 코어모듈 STM32F103ZET6 Rabbit 코어모듈	* High Density High Density CPU모듈을 사용하시면 STM32 Draon 개발보드의 모든 기능을 이용하실 수 있습니다.
STM32F103VBT6 Rabbit 코어모듈 STM32F105VCT6 Rabbit 코어모듈 STM32F107VCT6 Rabbit 코어모듈 STM32F107VBT6 Rabbit 코어모듈	* Connectivity Line Connectivity Line CPU모듈을 사용하시면 STM32 Draon 개발보드의 기능 중 LCD의 FSMC 기능을 사용하실 수 없습니다.
Bottom Board - Hardware Features
전원	5V DC 전원(외경:5.5mm, 내경:2mm), USB, USB to Serial 포트를 통해서 전원공급 가능
RS232	1 x USB2Serial 포트 내장 1 x DB9 시리얼 포트 ( MAX232 )
USB	1 x USB 2.0 Full speed
LCD	3.2 inch TFT 터치 LCD 기본 포함 1 x 2.4, 4.3, 7.0 inch TFT 터치 LCD 인터페이스 1 x 1602 Char LCD 인터페이스 1 x 12864 그래픽 LCD 인터페이스
MP3	1 x VS1003B SPI Interface
RF	1 x nRF24L01 SPI Interface
AHRS	1 x AHRS Sensor Interface
LEDs	3 x User LED, 1 x Power LED
Buttons	5 x User Button, 1 x Wakeup button
CAN	1 x CAN ( VP230 )
RS485	1 x RS485 ( SP3485 )
SD Memory	1 x 4bit SD memory card interface
Adjustable Resiter	1 x ADC test
EEPROM	1 x IIC EEPROM
Backup Battery	1 x Backup battery holder
Buzzer	1 x Buzzer
ADC	2 x ADC Input( ADC12 In8, In9 )
DAC	1 x DAC
Size(W x H)	155 x 110 mm

* Bottom Board 사양



* Bottom Board 제품 사이즈




* 제품과 같이 사용할 수 있는 모듈들

VS1003B MP3	USB to RS485	LCD 12864	LCD 1602	4.3 터치 LCD	7.0 터치 LCD	3.2 터치 LCD	2.8 터치 LCD
Dragon Bottom	STM32F103ZET6	5050 LED	RTC DS1302	Buzzer 모듈	EEPROM AT24C02	조도센서	온도센서
